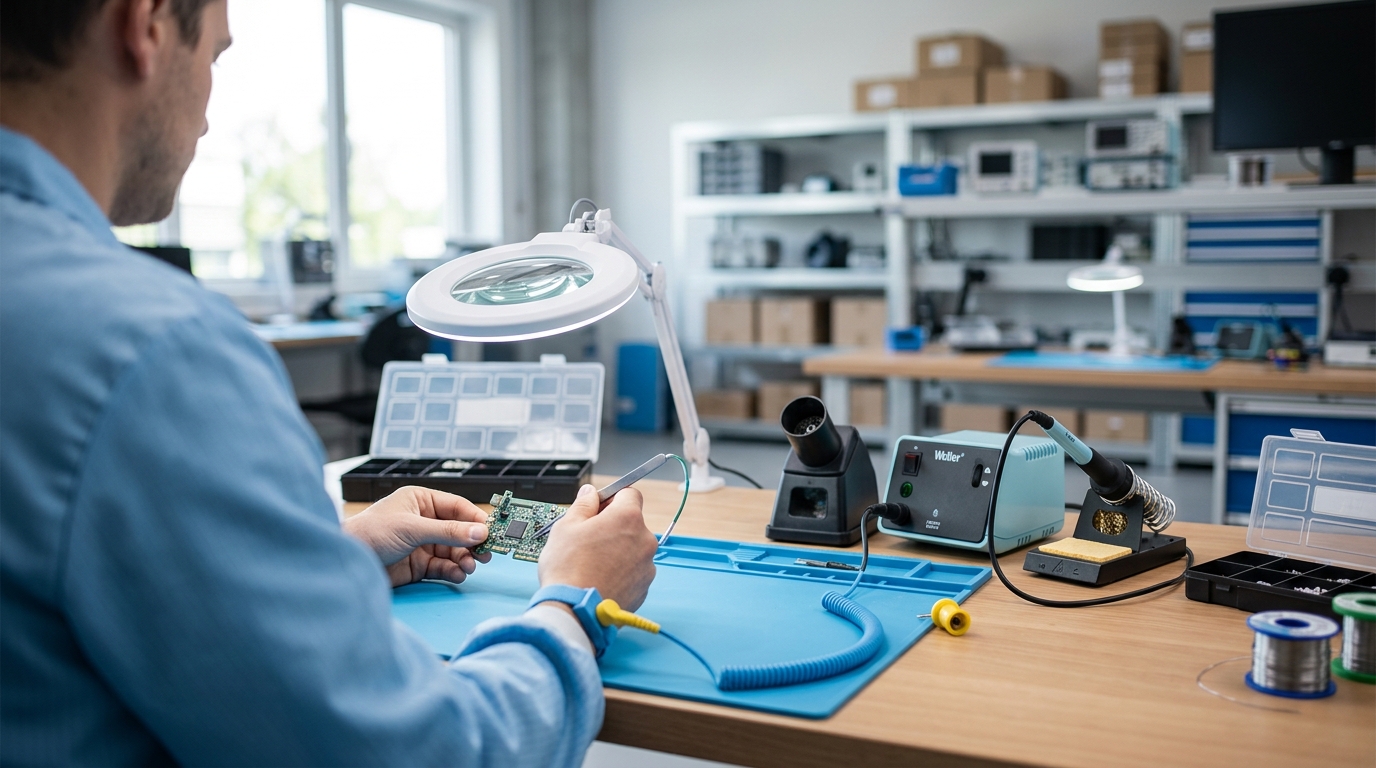

Die Einrichtung einer ordnungsgemäßen ESD-Schutzzone ist keine optionale Komfortfunktion, sondern eine technische Notwendigkeit für jeden Arbeitsplatz, an dem empfindliche elektronische Bauteile bearbeitet werden. Statistiken zeigen, dass bis zu 70 Prozent aller Ausfälle in der Elektronikfertigung auf unsichtbare elektrostatische Entladungen zurückzuführen sind, die das Bauteil nicht sofort zerstören, aber seine Lebensdauer drastisch verkürzen. Dieser Leitfaden führt Sie durch die kritischen Phasen der Planung, der Materialauswahl und der finalen Validierung Ihrer Schutzzone. Wir konzentrieren uns dabei auf die spezifischen Anforderungen, die PK Elektronik als spezialisierter Händler für professionelle Arbeitsumgebungen definiert. (ESD Schutz L tstationen)

Grundlagen der ESD-Schutzzone verstehen

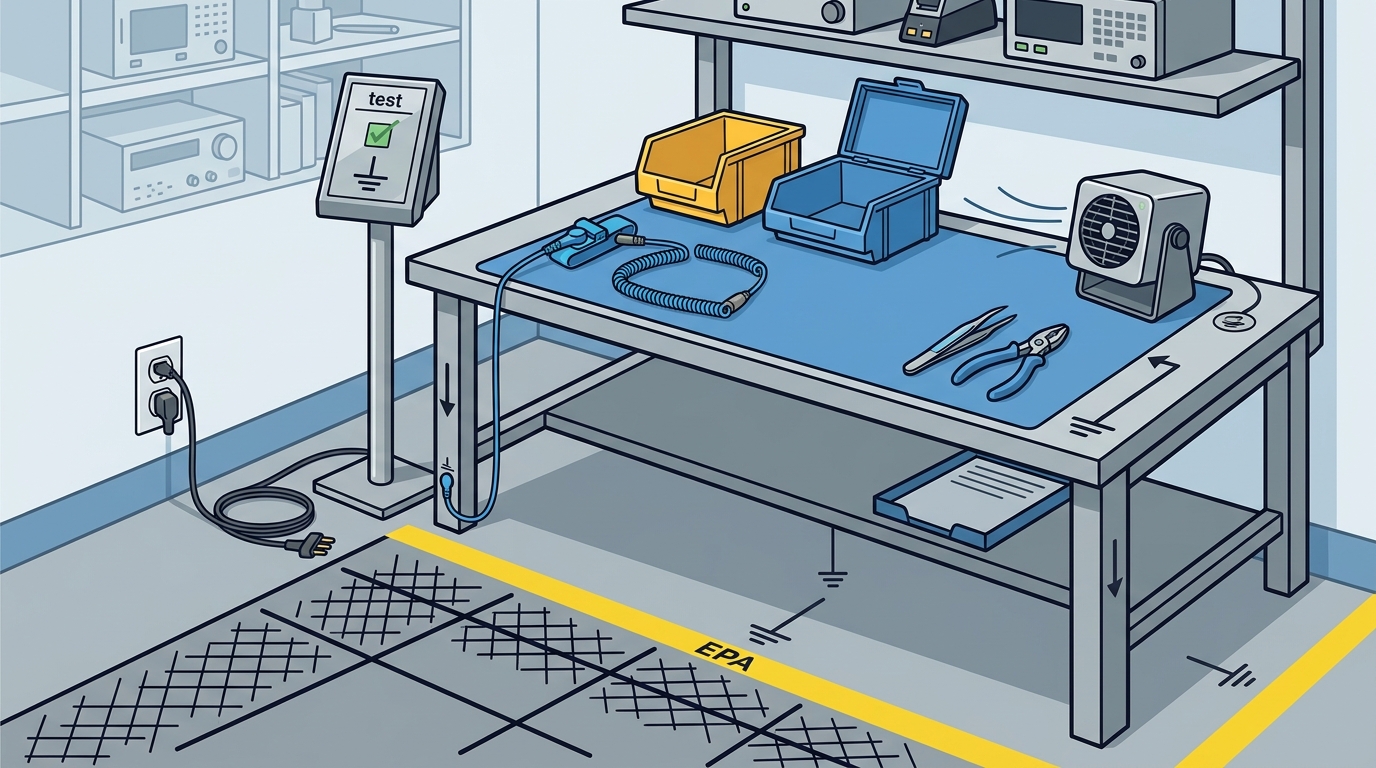

Bevor Sie den ersten Tisch aufstellen, müssen Sie das Konzept der ESD-Schutzzone (EPA) verstehen. Eine EPA ist ein definierter Bereich, in dem alle leitfähigen Objekte auf das gleiche elektrische Potential gebracht werden, um eine Entladung zu verhindern. ESD-Schutzzone ist ein definierter Bereich, in dem alle leitfähigen Objekte auf das gleiche elektrische Potential gebracht werden, um eine Entladung zu verhindern. (Bandelin Ultraschallreinigungsger te)

Die größte Gefahr geht nicht von der sichtbaren Funkenbildung aus, sondern von der elektrostatischen Aufladung des Menschen. Ein Mensch kann bereits bei einer Spannung von 3.000 Volt eine Ladung tragen, die für ein CMOS-Bauteil tödlich ist, ohne dies zu spüren. Daher besteht das primäre Ziel der Zone darin, diese Ladung kontinuierlich und sicher abzuführen. (Bernstein)

Planung und Raumgestaltung

Die räumliche Einteilung ist der erste Schritt zur Schaffung einer sicheren Arbeitsumgebung. Eine effektive Zone benötigt klare Grenzen und eine logische Anordnung der Arbeitsflächen. (Bernstein ESD Handling Set)

Arbeitsplatzleuchten und Beleuchtung

Gute Beleuchtung ist entscheidend für die Präzision bei der Löttechnik und Bauteilbearbeitung. In einer ESD-Zone müssen die Leuchten selbst jedoch unbedenklich sein. Wir empfehlen den Einsatz von ESD-Systemleuchten, die speziell entwickelt wurden, um keine statische Ladung an der Oberfläche zu akkumulieren. Herkömmliche Kunststoffgehäuse können unter bestimmten Luftfeuchtigkeitsbedingungen selbst zur Ladungsquelle werden.

Arbeitstische und Werkbänke

Ihr Arbeitstisch ist das Herzstück der Zone. Er muss mit einer leitfähigen oder ableitfähigen Oberfläche versehen sein. PK Elektronik bietet eine breite Palette an Arbeitstischen und Werkbänken an, die bereits mit ESD-oberflächen ausgestattet sind. Achten Sie darauf, dass die Tischoberfläche einen Oberflächenwiderstand zwischen 10^4 und 10^11 Ohm hat. Dieser Bereich ermöglicht eine kontrollierte Ableitung der Ladung, ohne dass es zu einem schnellen Entladungsfunken kommt.

Erdungssysteme und Potentialausgleich

Ohne eine funktionierende Erdung ist jede ESD-Maßnahme wertlos. Die Erdung stellt den Pfad zur Erde dar, über den die statische Ladung abfließen kann.

ESD Erdungskabel und Zubehör

Jeder leitfähige Gegenstand in der Zone muss mit dem Potentialausgleich verbunden sein. Verwenden Sie hochwertige ESD Erdungskabel und Zubehör, um Ihre Werkbänke, Erdungspunkte und sogar Ihre Abfallbehälter zu verbinden. Die Kabel müssen über integrierte Vorwiderstände (meist 1 Megohm) verfügen, um im Falle eines Kurzschlusses den Stromfluss auf ein sicheres Maß zu begrenzen.

Personenbindung

Der Mensch ist das größte Risiko in der Zone. Jeder Mitarbeiter muss über ein ESD Handgelenkbänder an den Erdungspunkt des Tisches angeschlossen sein. Diese Bänder müssen direkt auf der Haut getragen werden, nicht über der Kleidung, um einen zuverlässigen elektrischen Kontakt zu gewährleisten. Alternativ können ESD Fersenbänder in Schuhen getragen werden, die mit leitfähigen Bodenbelägen kombiniert werden.

Auswahl der richtigen ESD-Materialien

Die Materialien, die Sie in Ihrer Zone verwenden, bestimmen die Sicherheit Ihrer Bauteile. Herkömmliche Kunststoffe, Schaumstoffe und normale Teppichböden sind tabu.

ESD Beläge und Matten

Legen Sie auf Ihre Werkbank eine ESD Matte aus gummiertem Material. Diese Matten bieten nicht nur eine ableitfähige Oberfläche, sondern auch eine gewisse Polsterung für empfindliche Bauteile. Stellen Sie sicher, dass die Matte regelmäßig auf Risse oder Verschmutzungen überprüft wird, da diese die Leitfähigkeit beeinträchtigen können.

ESD Verpackung und Versand

Wenn Sie Bauteile lagern oder versenden, müssen diese in geeigneten Behältern untergebracht sein. Nutzen Sie ESD Verpackung und Versand Lösungen, wie z.B. metallisierte Taschen oder leitfähige Kunststoffbehälter. Diese schützen die Bauteile vor externen elektrostatischen Feldern und verhindern eine Aufladung durch Reibung.

ESD Bekleidung und Schuhe

Für höhere Sicherheitsstandards ist eine spezielle ESD Bekleidung erforderlich. Diese Kleidung ist mit leitfähigen Fasern gewebt, die die Ladung vom Körper ableiten. Kombiniert mit ESD Schuhen entsteht ein geschlossener Kreislauf, der den Mitarbeiter effektiv von der statischen Aufladung isoliert.

Werkzeuge und Messgeräte

Die Werkzeuge in Ihrer Zone müssen ebenfalls ESD-sicher sein. Herkömmliche Kunststoffgriffe können durch Luftströmungen oder Reibung aufgeladen werden.

Lötstationen und Entlöttechnik

Bei der Arbeit mit Lötstationen und Entlötstationen ist eine korrekte Erdung des Lötkolbens oder Heißluftgeräts unerlässlich. Ein isolierter Lötkolben kann eine hohe Spannung auf die Lötstelle übertragen. Stellen Sie sicher, dass alle Heizgeräte über eine geerdete Verbindung verfügen.

ESD Messgeräte und Prüfinstrumente

Zur Überwachung der Zone benötigen Sie präzise ESD Messgeräte. Ein Oberflächenspannungsmesser oder ein Widerstandsmesser ist notwendig, um die Leitfähigkeit Ihrer Matten und Bodenbeläge regelmäßig zu testen. Ohne diese Daten können Sie nicht nachweisen, dass Ihre Zone den Normen entspricht.

Reinigung und Wartung

Die Sauberkeit der Zone ist direkt mit ihrer Funktionalität verknüpft. Schmutz und Staub können die Leitfähigkeit von ESD-Materialien beeinträchtigen. Verwenden Sie spezielle ESD Reiniger und Antistatiksprays, um Oberflächen zu reinigen, ohne sie aufzuladen. Vermeiden Sie herkömmliche Glasreiniger oder Haushaltschemie, die oft antistatische Additive enthalten, die mit der Zeit versagen.

Wartung und Validierung

Die Einrichtung ist nur der Anfang. Eine ESD-Schutzzone erfordert ein kontinuierliches Management, um ihre Wirksamkeit zu gewährleisten.

Regelmäßige Tests

Führen Sie wöchentliche Tests Ihrer Erdungsverbindungen durch. Überprüfen Sie die Kontinuität der Handgelenkbänder und die Widerstandswerte der Tischmatten. Ein Anstieg des Widerstands über 10^11 Ohm bedeutet, dass das Material seine ableitenden Eigenschaften verloren hat und ersetzt werden muss.

Schulung der Mitarbeiter

Technik allein reicht nicht aus. Die Mitarbeiter müssen geschult werden, wie sie die Ausrüstung korrekt verwenden. Ein nicht angelegtes Handgelenkband macht die gesamte Erdung des Tisches zunichte. Dokumentieren Sie diese Schulungen und führen Sie regelmäßige Auffrischungen durch.

Ionisierer bei nicht leitfähigen Materialien

In Fällen, in denen Sie nicht leitfähige Materialien (wie normales Glas oder bestimmte Kunststoffe) in der Zone bewegen müssen, ist ein herkömmlicher Erdungspunkt wirkungslos. Hier kommen Ionisiergeräte ins Spiel. Diese Geräte neutralisieren die statische Ladung auf isolierenden Oberflächen durch die Erzeugung von positiven und negativen Ionen in der Luft.

Zusammenfassung der Komponenten

Die folgende Tabelle fasst die kritischen Komponenten einer ESD-Schutzzone zusammen und ordnet sie den jeweiligen Funktionen zu.

Key Takeaways

• 70 Prozent der Elektronikausfälle sind auf unsichtbare ESD-Schäden zurückzuführen, was die Notwendigkeit einer strengen Zone unterstreicht.
• Die ESD-Schutzzone muss alle leitfähigen Objekte auf ein einheitliches Potential bringen, um Entladungen zu vermeiden.
• Ein Handgelenkband muss direkt auf der Haut getragen werden, um einen zuverlässigen Erdungskontakt zu gewährleisten.
• Die Oberflächenspannung von Matten und Tischen muss regelmäßig mit ESD Messgeräten überprüft werden.
• PK Elektronik verkauft seit dem 01.01.23 ausschließlich an Unternehmer und gewerbliche Kunden, was die professionelle Ausrichtung der Produkte bestätigt.
• Ionisiergeräte sind unverzichtbar, wenn nicht leitfähige Materialien in der Zone bewegt werden müssen.
• Die Beleuchtung der Zone sollte aus ESD-Systemleuchten bestehen, um sekundäre Aufladungen zu verhindern.

Frequently Asked Questions

Was ist der Unterschied zwischen leitfähigen und ableitfähigen Materialien?

Leitfähige Materialien haben einen sehr niedrigen Widerstand (unter 10^4 Ohm) und leiten Ladung extrem schnell ab, was ein Funkenrisiko darstellt. Ableitfähige Materialien (10^4 bis 10^11 Ohm) leiten die Ladung langsam und kontrolliert ab, was für den Schutz empfindlicher Bauteile sicherer ist.

Brauche ich eine ESD-Schutzzone, wenn ich nur selten an Elektronik arbeite?

Ja. Selbst gelegentliche Arbeiten an empfindlichen Bauteilen wie Prozessoren oder Speicherchips erfordern Schutz, da eine einzelne Entladung das Bauteil dauerhaft schädigen kann, auch wenn es zunächst noch funktioniert.

Wie oft muss ich meine ESD-Materialien testen?

Es wird empfohlen, die Erdungsverbindungen und die Widerstandswerte der Matten mindestens einmal wöchentlich zu testen. Bei hoher Beanspruchung oder in staubigen Umgebungen sollte die Häufigkeit erhöht werden.

Kann ich normale Teppiche in der ESD-Zone verwenden?

Nein. Normale Teppiche sind starke Ladungserzeuger durch Reibung. Verwenden Sie stattdessen leitfähige Bodenbeläge oder ESD-Matten, die direkt mit der Erdung verbunden sind.

Warum verkaufen Sie nur an gewerbliche Kunden?

Seit dem 01.01.23 richtet sich PK Elektronik ausschließlich an Unternehmer, Gewerbetreibende und öffentliche Einrichtungen, um die fachgerechte Beratung und den sicheren Umgang mit professioneller ESD-Ausrüstung zu gewährleisten.

Was passiert, wenn ein Handgelenkband reißt?

Ein gerissenes Band unterbricht die Erdung sofort. Das Bauteil wird dann vom Körper des Mitarbeiters geladen und kann bei Berührung entladen werden. Das Band muss sofort ersetzt und die Zone als unsicher markiert werden.

Wie reinige ich ESD-Matten richtig?

Verwenden Sie ausschließlich spezielle ESD-Reiniger. Herkömmliche Reinigungsmittel können antistatische Additive enthalten, die die Leitfähigkeit der Matte über Zeit beeinträchtigen oder zerstören.
